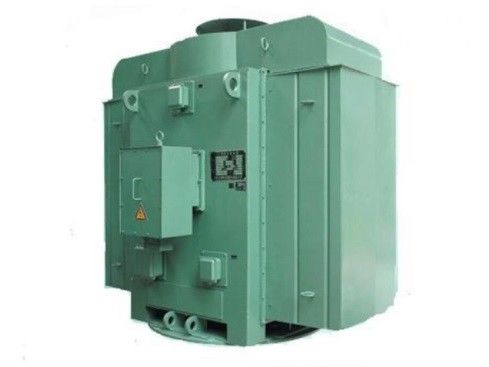

Motore verticale 3.3kv/4.15kv/6kv/6.3kv/10kv della pompa di circolazione di alta tensione

Motore verticale di alta tensione per la pompa di circolazione e la pompa di condensazione

Il motore asincrono verticale trifase di taglia media e grande di serie di YL, di YLST, di YKKL, di YKSL è la nostra società attraverso l'introduzione e l'assorbimento della tecnologia di fabbricazione avanzata straniera del motore, combinato con i 50 anni della mia società di progettazione asincrona trifase a lungo termine del motore e di esperienza fabbricante, ha sviluppato nel 1990 la s per sostituire la serie verticale trifase del motore asincrono JSL11-15 della nuova generazione di Lipin. La nuova serie di motori è stata messa nel mercato per più di 10 anni dopo il riassunto di esperienza industriale dell'operazione e la progettazione, fabbricante il livello di miglioramento continuo, perfetto, il suoi tecnico e indicatori economici ha raggiunto il livello principale domestico ed è stata esportata verso Europa, gli Stati Uniti, l'Africa, Sud-est asiatico, Hong Kong e Macao ed altri più di 20 paesi, regioni ed in tutto il paese, ben ricevuto dagli utenti.

La nuova serie di motori è avanzata nella progettazione, ragionevole in struttura, squisita in materiale, eccellente nella fabbricazione, caratterizzante l'alta efficienza, la vibrazione economizzatrice d'energia, a basso rumore, piccola, il funzionamento affidabile, l'installazione facile, l'uso e la manutenzione.

La progettazione della nuova serie di motori si conforma al GB standard nazionale /T755 «quota e la prestazione dei motori giranti» e della Commissione internazionale dell'industria elettrica

«Quota e prestazione giranti del motore appartenenza IEC60034-1 standard.

Il grado della protezione della nuova serie di motori si conforma al livello del GB /T4942.1 e di IEC60034-5 «grado della protezione della carcassa di motore girante». Secondo le norme di cui sopra, il grado della protezione della serie di YLST e di YL è IP23; YKKL, serie di YKSL dei livelli della protezione sono IP44, IP54, generi IP55 tre. Se l'utente ha altri requisiti del livello della protezione, possono presentare un accordo separato fornire.

Nuova serie di metodo di raffreddamento del motore secondo il GB /T1993 e «le regole YL, serie del motore IEC60034-6 di metodo di raffreddamento girante» di YLST del metodo di raffreddamento IC01; Il metodo di raffreddamento di serie di YKKL è IC611; Il metodo di raffreddamento della forza di serie di YKSL è IC81W. Se i motori di bisogno di utenti con altri metodi di raffreddamento, essi possono presentare un accordo separato fornire.

La struttura ed il tipo di montaggio della nuova serie di motori sono IMV1 (verticale, con le flange), adeguatamente a GB997 e a IEC60034-field

Codice per la struttura della macchina ed il tipo dell'installazione.

2. Portata di uso

Il motore può essere utilizzato per guidare la pompa idraulica e l'altra attrezzatura installate verticalmente. L'indicazione di base del funzionamento normale del motore è

Sotto il suo

A. L'altitudine non è più di 1000m;

La temperatura ambiente non dovrebbe superare 40℃; L'anello più basso conosce la temperatura dell'aria, per il motore facendo uso dei cuscinetti di rotolamento

Il motore con lo scivolamento del cuscinetto per il riso di falciatura è 5C ed il motore con la serie di YKSL è!

Il motore di serie lasciato, dispositivo di raffreddamento di aria in ロ fuori della temperatura dell'acqua di raffreddamento non è più del ℃ 33, carta minima della temperatura un'umidità relativa media di mese è 90%, il più alta e temperatura minima media non in 2 mesi

. La frequenza dell'alimentazione elettrica è 50Hz±1%;

. La gamma della variazione di tensione di funzionamento non è maggior della tensione nominale ±5o; G. La quota del motore è servizio continuo S1.
