Dettagli:
|
Materiale della struttura: | acciaio fondente | Dimensione della pagina: | 80mm - 355mm |
---|---|---|---|
Potere stimato: | da 0.75KW a 355KW | Tensione nominale: | 380v, 400v, 690v.etc. |
Frequenza nominale: | 50Hz/60Hz | No. dei pali: | 2-14 |
Grado di protezione: | IP55 | temperatura ambiente: | -40℃~+50℃ |
Metodo di raffreddamento: | IC411 | Montaggio del tipo: | B3/B5/V1/B35 |
Accessori: | elemento di temperatura, radiatore, sensore di vibrazione | Classe d'isolamento: | F/B |
Evidenziare: | Motore protetto contro le esplosioni del ODM,Motore protetto contro le esplosioni IP55,Bassa tensione del motore ignifuga |

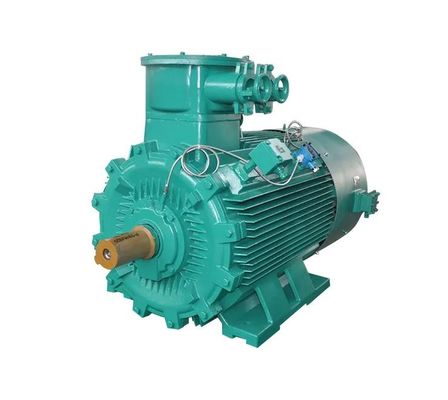

motore asincrono trifase protetto contro le esplosioni di bassa tensione
L'alta efficienza di serie YBX3 ed i motori asincroni trifasi ignifughi ad alta pressione completamente sono acclusi, i motori asincroni trifasi ignifughi di alta efficienza della scoiattolo-gabbia sviluppati e progettati dalla nostra società.
«L'ex» motore ignifugo di d è un genere di forma di motore protetto contro le esplosioni, il suo principio è l'attrezzatura nell'operazione normale, può produrre una scintilla, arco delle parti ad alta temperatura o pericolose sulla recinzione protetta contro le esplosioni, fuori del 売 ignifugo può resistere alla pressione interna senza deformazione nociva e può garantire la fiamma interna del gas
Quando il corpo si propaga con la lacuna, non è abbastanza per fare esplodere il gas fuori delle coperture.
1 le norme di implementazione di questa serie di motori è: GB755-2008 «quota del motore e prestazione giranti» GB/T 1032-2012 «metodo di prova asincrono trifase» GB 3836.1-2010" del motore parte 1 esplosiva dell'ambiente: passaggio dell'attrezzatura
Classificazione 3 di materiale elettrico
Materiale elettrico della classe 1 per gli ambienti del gas esplosivo all'infuori delle miniere di carbone. 11 tipo di ristrutturazioni del materiale elettrico:
Classe A dell'IL: Il gas rappresentativo è metano.
I1 classe B: Il gas rappresentativo è etilene.
classe C del ll: I gas rappresentativi sono idrogeno e gas etilico.
4. La temperatura in superficie massima che corrisponde ai gruppi differenti della temperatura è indicata in tabella 1:
Tabella 1
Requisiti di uso
GB 3836.2-2010" parte 2 esplosiva dell'ambiente: da ignifugo
Attrezzatura protettiva dalla recinzione «d»
Differente trifase ignifugo di alta pressione di alta efficienza di JB /T12305.1-2015 «
Motori di punto -- Circostanze tecniche -- Parte 1: Alta efficienza di serie YBX3 e motori asincroni trifasi ignifughi ad alta pressione (dimensione di struttura 355~630)
Parte 1 tecnica di stati del motore asincrono trifase ignifugo di alta tensione di alta efficienza di 10kV di JB /T12306.1-2015 «: YBX3 motore asincrono trifase ignifugo di alta tensione di alta efficienza di serie (10KV) (numero di struttura
400 ~ 630)»
GB-30254-203 «limiti di rendimento energetico e livelli di rendimento energetico di motori asincroni trifasi ad alta tensione della gabbia»
GB/T 4942.1-2006 (1EC60034-5: 2000) classi di protezione (codice del IP) per l'intera struttura dei motori giranti
Vibrazione meccanica GB10068-2008 (1EC60034-141996) dei motori con un'altezza di centro di asse di 56mm e sopra -- Misura, valutazione e misura della vibrazione
limite
Metodi e limiti di GB/T 100691-2006 per determinazione di rumore dai motori giranti -- Parte 1: Metodi per determinazione di rumore dai motori giranti (ISO1680-1.1986 negativo)
Motori giranti di GB 10069.3-2008 (1EC60034-9) -- Determinazione di rumore -- Metodi e limiti -- Parte 3: Limiti di rumore
GB /T1993 «metodo di raffreddamento girante del motore»
GB/T 4772.1-1999 (1EC60072.1: 1990) motori giranti -- Dimensioni e classi potenza di uscita -- Parte 1: Basi 56 - 400 e flange 55 - 1080
GB/T 4772.2-1999 (IEC60072.2: 1990) motori giranti -- Dimensioni e classi potenza di uscita -- Parte 2: Numeri della pagina
355~1000 e flangia numero 1180~2360
GB 1971-2006 (IEC60034-8: 2002, linea segno del motore rotativo di IDT) di estremità e direzione di rotazione
Principio protetto contro le esplosioni 2
Gruppo di temperatura
Temperatura in superficie massima permessa di superficie del motore (℃) due vantaggi
1 alta efficienza e risparmio energetico
L'efficienza di questa serie di motori si conforma a GB-30254-2013 «limiti di rendimento energetico e gradi di rendimento energetico dei motori asincroni trifasi ad alta tensione della gabbia», che possono migliorare l'efficienza di funzionamento dei clienti.
I requisiti di efficienza, del senso reale del motore di alta efficienza, possono notevolmente essere migliorati
Calcolato dal motore di 100kw4-pole 6kV (operazione annuale di valore 8000h di rendimento energetico del Livello 96,4% di valore 95,7% di rendimento energetico del Livello 1)
Consumo di energia annuale di rendimento energetico del Livello 1:
PIl = 1000/0.957 * 8000 = 8359457 KWH
Consumo di energia annuale di rendimento energetico del Livello 1:
PI = 1000/0.964 * 8000 = 8298755 KWH
Risparmio energetico annuale: P = PI1-PI =60702KWH
Così può essere visto dal calcolo di cui sopra, la selezione YBX3 del motore di serie 1000kW, il risparmio di energia annuale è 60702kWh, effetto economizzatore d'energia è molto ovvio.
2. Progettazione elettromagnetica ottimizzata
Questa serie di motore usa il metodo degli elementi finiti per analizzare la prestazione elettromagnetica, il riscaldamento e lo sforzo e la deformazione meccanica e la progettazione elettromagnetica dell'ottimizzazione, la dimensione della struttura, intercapedine, misura della scanalatura e forma della scanalatura della gamma completa di progettazione dell'ottimizzazione, la prestazione del motore per raggiungere il meglio.
Sistema dell'isolamento 3
Questa serie di motore usa varia prestazione è stata sistema completamente migliore dell'isolamento, le caratteristiche di tensione, le caratteristiche della temperatura, la resistenza alla flessione, prova di tensione di ripartizione
Di conseguenza, la prestazione dell'isolamento è affidabile ed il macchinario è forte
Alto livello, forte abilità a prova d'umidità.
Struttura ad alta resistenza della struttura
La copertura della base e di estremità del motore è fatta di ghisa grigio ad alta resistenza, o il ghisa duttile può essere usato per adattarsi alla condizioni di funzionamento più dura. L'analisi agli'elementi finiti, la tecnologia fondente avanzata e la gestione della qualità rigorosa insieme assicurarsi che la struttura abbia più ad alta resistenza e rigidezza e possono soddisfare bene le richieste di ignifugo strutturale.
5 densità di alto potere
Questo motore di serie con l'ottimizzazione della progettazione elettromagnetica, arte fabbricante avanzata del エ, migliora il rapporto materiale di utilizzazione, che lo stesso numero di sedile del motore convenzionale ha più alta densità di potenza.
Iii. portata di uso
Questa serie di motori è fabbricata nei motori asincroni trifasi ignifughi di alta tensione economizzatrice d'energia e di alta efficienza conformemente ai regolamenti pertinenti della parte esplosiva I dell'ambiente GB3836.1-2010: Requisiti generali della parte esplosiva II 3836.2-2010 dell'ambiente di GB e dell'attrezzatura: Attrezzatura protettiva da Shell ignifugo «d». Il segno protetto contro le esplosioni è ex diluito un T4 il GB, ex BT4 diluito
La deviazione standard è lasciata
Composizione nella colonna.
Esempio: YBX3
5002-4 (W)
Il nucleo di ferro di no. 2, 4 pali, tipo all'aperto di W, indicante che il centro dell'asse è 500mm alti, dell'interno può essere omesso.
Codice di serie:
Y per il motore asincrono trifase,
3 indicano la terza progettazione
La B corrisponde ad ignifugo, X per alta efficienza,
Descrizione protetta contro le esplosioni del segno 5
Secondo la parte 1 esplosiva dell'ambiente di GB /T3836.1-2010: I requisiti generali di attrezzatura, il segno protetto contro le esplosioni consiste di EX, tipo protetto contro le esplosioni di simbolo, del simbolo della classe, della temperatura in superficie massima, del livello della protezione dell'attrezzatura e della classe della protezione.
Esempio: E d1BI4 GB IP54
Il livello della protezione è 1P54
Livello GB di protezione del dispositivo
Simbolo massimo della classe del gruppo T4 di temperatura di temperatura in superficie per gli anelli del motore
Livello di categoria dell'ambiente
Il tipo protetto contro le esplosioni del motore è segno protetto contro le esplosioni ignifugo, indicante che il materiale elettrico si conforma ad una o più norme
Un tipo protetto contro le esplosioni
L'ex DLL un T4 GB è adatto a fabbriche in cui le miscele esplosive di classe IL A, del T1 dei gruppi della temperatura, del T2, del T3 e di T4 esistono.
L'ex B diluita T4 GB è adatta a classe B della pianta I1, a T1 dei gruppi della temperatura, a T2, ad ambiente di presenza della miscela esplosiva T3 e T4.
Secondo il bisogno, può anche essere trasformato ex CT4 diluito il GB, 1 classe che la C non è permessa utilizzare i cuscinetti di scivolamento. Consulti prego esclusivamente se necessario.
Questa serie di motori è ampiamente usata nei posti pericolosi in cui le miscele esplosive esistono in petrolio, nel prodotto chimico, nell'acciaio ed in altre industrie, guidare la varia attrezzatura meccanica quali i fan, i compressori, le pompe idrauliche, i frantoi ed il nastro trasportatore. I motori con il grande fan di inerzia, il mulino del carbone, il laminatoio, l'argano, il sollievo acido di fame, il nastro trasportatore e l'altro macchinario dovrebbero firmare l'accordo tecnico quando ordina, forniscono i parametri tecnici pertinenti, come la base per la progettazione speciale del motore
per assicurare trasporto di motore sicuro ed affidabile o
Lo stato di base del funzionamento normale del motore dell'oscillazione: l'altitudine non supera 1000Mo
